Двускатная крыша для бани

Как правило, крыша бани делается двускатной стропильной, но может быть и односкатной балочно-каркасной.

Элементы этой крыши следующие: накладки, стойки, стропила, прогоны, обрешетка и покрытия из досок или брусьев с водоизолирующим слоем. Конек и два фронтона образуются из наклонных плоскостей крыши. Чем меньше стыков и углов, тем лучше.

Конструкцию чердачного перекрытия и стропила можно сначала собрать на земле, а затем установить туда, куда нужно.

Стропила должны держать на себе всю нагрузку от кровли, снега, дождя и ветра, чтобы обеспечить прочность – их устанавливают под наклоном.

К началу

Угол ската крыши

В местности, где довольно часто идут дожди, а в зимний период выпадает много снега, уклон крыши должен быть крутым, а вот если часто дуют порывистые ветры, уклон лучше сделать пологим.

  • Жесть – угол ската 15-27°
  • Шифер - 27°
  • Рулонные материалы/дерн - 3-15°

К началу

Категории стропил

  • Из досок шириной от 15 см и толщиной от 4 см
  • Бревенчатые в диаметре от 12 см
  • Брусчатые сечением от 60 кв.см

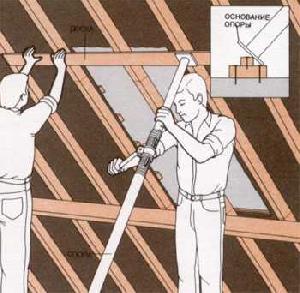

Устанавливая стропила на бане из бревен, нужно сделать вырезы в верхнем венце. Чтобы прикрепить наклонные стропила к балке, необходимо использовать подстропильные брусья. Крепятся они деревянными накладками или же скобами из металла. Важно проверять горизонтальность балок, и в случае ее нарушения подкладывать под них дощечки.

Лазерная гравировка на цветном пластике в Типографии "Все Форматы", ул. Селезневская

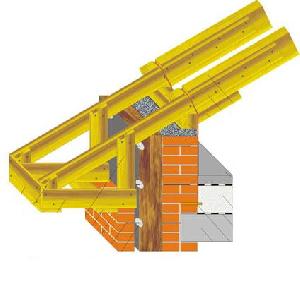

Под концы стропильных ног подкладывают деревянный брус, но это делается только в кирпичных и панельных деревянных банях. Такой брус помогает равномерно распределить нагрузку вдоль стены.

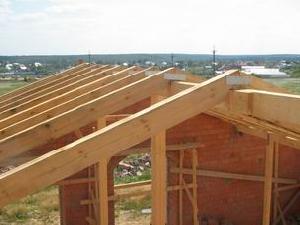

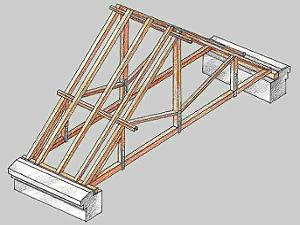

Стропила устанавливаются в виде двух стропильных ног через каждые 0,6-1,2 м, их соединяют со стеной с помощью железных скоб или "скруток" из проволоки. Между собой же они крепятся ветровыми связями. Соединение стропил у конька делается в полдерева, а сверху самого конька крепится коньковый брус.

К началу

Устройство деревянного карниза

Долговечность стен зависит от того, насколько правильно выполнен карниз. Концы стропил должны формировать деревянный карниз, а для этого они должны выступать на 40-50 см.

К началу

Деревянные карнизы

  • Карнизы с палицей
  • Карнизы на шпалах с подшивкой снизу
  • Карнизы по нарожникам
  • Карнизы на стропилах, выпущенных за пределы стен

Главным требованием к карнизу является его легкость, поэтому многие плотники, делая бревенчатую баню, похожую на старорусскую, не зашивают досками карниз. Отдельным украшением для бани являются фигурно выпиленные стропила.

К началу

<

Настил обрешетки

В зависимости от кровельного материала, который у вас есть, нужно выбрать способ обрешетки. Если кровля вашей будущей бани будет из дерна или рулонных материалов, то обрешетку нужно делать сплошным деревянным настилом.

Настил, как правило, делается из обрезных досок, но можно делать и из "необрезных". Но в любом случае из чистых, сухих и ровных досок для более длительной эксплуатации.

К началу

Обрешетка для шифера

  • Доски или горбыль толщиной от 30 мм
  • Доски толщиной от 30 мм
  • Брусья сечением от 50*50 мм

Чтобы оградить чердак от задувания снега поверх обрешетки укладывают рубероид. Настил обрешетки начинается с того, что к стропилам прибивается коньковая доска, затем через 10 см прибивается первый ряд обрешетки, и так далее, каждый раз отступая по 10 см.

К началу

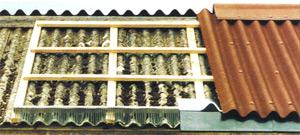

Кровля из шифера

Кровлю из шифера следует укладывать на деревянную обрешетку, сделанную из брусьев с сечением 50x120 мм, которые должны располагаться на расстоянии 1050-1100 мм.

Прежде чем разметить ось обрешетки к стропилам следует прибить коньковую доску, а после отложить от неё на расстоянии В = Н / 2 мм ось первой обрешетки (В — длина асбестоцементного листа, Н — продольная нахлестка листов, равная 120-200 мм).

После этого на аналогичном расстоянии можно метить и последующие оси. Посередине пролета между широкими обрешетками укладываются промежуточные обрешетки из брусьев с сечением 50x50 мм.

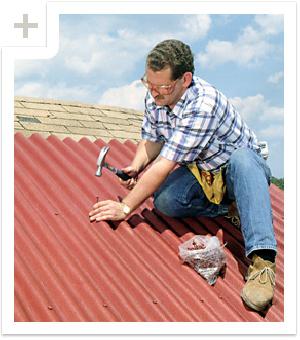

Чтобы крепить листы шифера, придется приобрести специальные шиферные гвозди "сотки", которые обладают шляпкой, устойчивой к коррозии. Гвозди вбивают только на гребне листов, предварительно подкладывая под шляпки резиновые шайбы для уплотнения.

Для укрепления волнистых листов на свесе карниза к нижнему брусу обрешетки следует прибить скобы из оцинкованной стали, которые нужно загнуть на свес первого ряда листов.

Если нужно, то шиферные листы заранее распиливаются. Чтобы эту процедуру было легче провести, нужно намочить лист с обеих сторон по линии разреза.

Ряды, лежащие выше должны перекрывать нижние не меньше, чем на 10-14 см. Перекрытия делают совсем небольшими, если скат очень крутой. В местах нахлестки шиферных листов нельзя оставлять неплотности. Их заделывают замазкой из мелкого песка, шлаковаты и цемента (2:0,5:1) или битумом.

Оцинкованная сталь (жесть) будет нужна для перекрытия конька кровли, а также для воротника вокруг соединения шифера и печной трубы.

Будьте аккуратны, перемещаясь по крыше - вам помогут специально набитые доски, с упорами для ног.

Чтобы обеспечить долгую службу шиферной крыши, нужно правильно за ней ухаживать: сметать снег только метлой, проветривать чердак, заделывать трещины и сколы раствором песка и цемента 2 к 1.

К началу

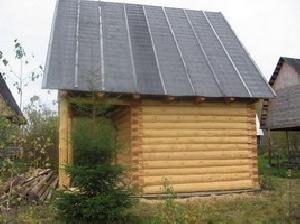

Кровля из металлических листов

Прежде чем приступить к покрытию крыши металлическими листами, их необходимо очистить от ржавчины, различных загрязнений и покрыть олифой. После того как листы просохнут, их следует соединить в «карты» и прикрепить к деревянной обрешетке крыши кляммерами из полос кровельной листовой стали, которые заделывают в стоячий фальц по 2-3 штуки на каждый лист.

Карнизные свесы можно укрепить при помощи Т-образных костылей, изготовленных из полосовой стали, поперечники которых должны выступать край свеса на 100-200 мм.

Кровли из неоцинкованного железа следует время от времени красить.

К началу

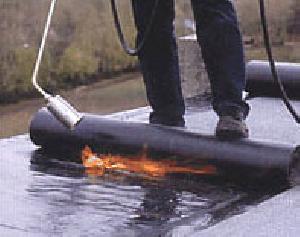

Кровля из рулонных материалов

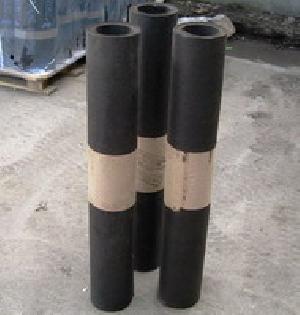

Когда-то наиболее распространенным материалом был рубероид, который служил до 30 лет. Плюсами таких кровель являлись экономичность и небольшие трудовые затраты. В качестве добавочной гидроизоляции многие обмазывали рубероид раствором битума керосина, а после этого обсыпали песком. Подобную процедуру повторяли каждые 2-3 года.

Покрытие рубероидом нужно делать в тихую погоду, желательно сухую. Рубероид прикрепляют к настилу обрешетки на мастику путем приклеивания. Мастика делается из битумов БН-У и БН-1У таким образом: битум расплавляется и в него вливается керосин (4 к 6). Настил обрешетки покрывается слоем этого раствора, затем мастикой клеится вдоль свеса пергамин. Мастика намазывается гребком из листа резины, сдавленной доской, или травяной щеткой.

На крыше рулон рубероида следует укладывать поперек конька, перепуская его конец на другую сторону конька на 150-200 мм. Свес листов пергамина с обеих сторон крыши бани должен составлять около 15 см, под конец работ эти концы заправляют по ветровые доски. Пергамин готовят за сутки до работ с целью избежать его волнистости.

Теперь перейдем к наклеиванию рубероида. Его, также как и пергамин, нужно раскатать за сутки до работ и нижнюю сторону очистить металлической щеткой, а также очистить полоску в 10 см с наружной стороны, чтобы лучше приклеивался накрывающий лист.

Рубероид режется на куски, равные нужной длине плюс 25 см для загибов через конек и карнизную доску. Клея рубероид, важно наблюдать за тем, чтобы не появлялись воздушные мешки, их нужно прокалывать шилом.

Приклеенный рубероид разглаживается от середины к краям крыши руками. Можно также разглаживать рубероид с помощью мешочка с песком. Если кромка рубероида лежит не по направлению, нужно отрезать ножом лист по рейке и сдвинуть его в нужную сторону, при этом лист должен выступать на 15 см.

Сверху на коньке прибивается полоска жести, а к карнизным доскам с помощью жести крепится рубероид, фронтоны заделываются досками.

Каждые последующие полоски рубероида кладутся внахлест, перекрывая предыдущий на 5-6 см. Покрыв крышу одним слоем рубероида, приступают ко второму слою, его начинают наклеивать с другой стороны крыши. Для улучшения гидроизоляции полосы второго слоя должны лежать таким образом, чтобы перекрывать места стыков полос нижнего слоя.

К началу

Устройство и монтаж подвесных желобов

Желоба необходимы для защиты стен от дождя, а также для отвода ее с крыши. Желоба делают разного сечения: полукруглого, квадратного, прямоугольного. Крепеж желобов осуществляется с помощью проволочных хомутов на крючки. Для крючков предварительно нужно сделать отверстия, а хомуты вбить в карнизную доску.

При монтаже желобов выбирается уклон не больше, чем 1,5 см на каждый метр длины. Не следует делать хомуты слишком длинными, иначе при сильном дожде вода будет переливаться через желоб. Конец желоба должен оканчиваться водосточной трубой, которая отводит воду подальше от фундамента.
